構成

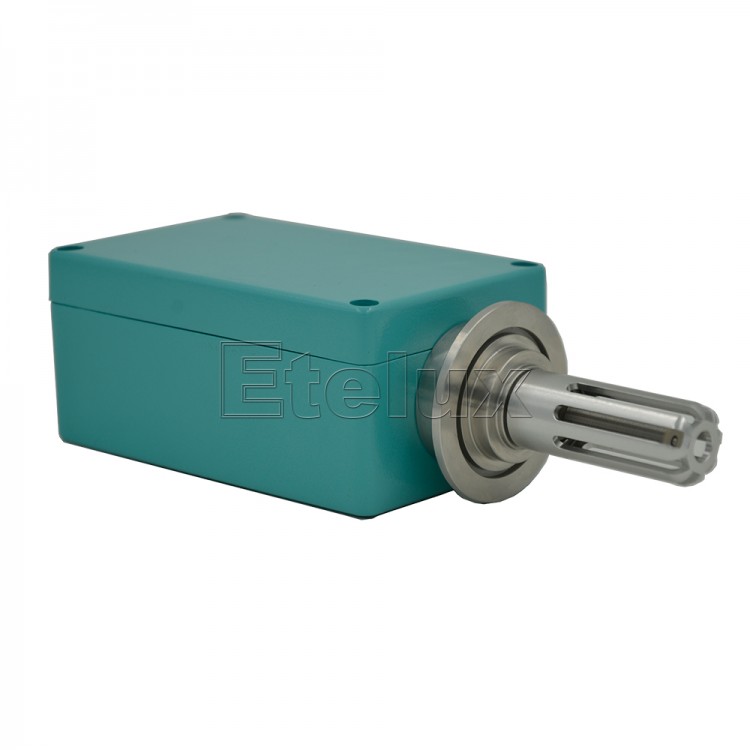

Trace PPM Moisture Transmitter由探頭和特制的電路構成，接口為NW40法蘭密封。探頭由保護罩防止物理?yè)p傷。信號連接口為真空密封接口。電路安裝在NW40法蘭后的密封殼體內。

分析儀的電路工作電壓為24VDC。按水的含量輸出4-20MA或者0到10VDC。并有一個加熱開關控制探頭的溫度。

電路和探頭元件都已由制造商用標準氣體校準過；沒有需要客戶調節維護的元件。（注意：如有特殊要求，我方可以考慮提供校準方法，允許經過培訓的技術人員重新校準探頭在100ppm以下區間的精度。）

安裝

水探頭由NW40 法蘭真空密封接口固定。通常接在NW40的T型接口上。這樣保證了探頭可以直接測到氣流，而不會在死角。探頭測量時需要一個較低的流量。

在箱體沒有被充分的用惰性氣體清洗前，請不要將探頭的接頭插上。

分析儀的操作通過PLC觸摸屏或者別的二次顯示儀表顯示。

維護再生

日常的維護包括清洗 和再生。

拆裝和維護水探頭需要如下部件。

軟的，吸水的，無纖維的布

少量的磷酸清洗溶液

防護用具 包括手套和護目鏡

注意：

維護水探頭前，應該將分析關閉，拆掉取下來。
